Передельный чугун ДСТУ 3133-95 (ГОСТ 805-95) - первичный сплав железа, выплавленный в доменной печи и идущий (в жидком или твёрдом виде) в переработку (передел) на сталь главным образом в мартеновских печах или кислородных конвертерах. От других видов металла, получаемого в доменных печах (литейных и зеркального чугунов, ферросилиция и ферромарганца), передельный чугун отличается низким содержанием Si и Mn (не более 1,75% каждого). Передельный чугун, предназначенный для кислородно-конвертерного передела, имеет более узкие пределы колебаний химического состава по Si, Mn и S. Выплавляется также высококачественный передельный чугун, который характеризуется низким содержанием Р (0,020—0,060%) и S (0,015—0,025%).
Марка чугуна | Массовая доля, % | ||||||||||||
Кремния (Si) | Марганца (Mn) | Фосфора (P) | Серы (S) | ||||||||||
не более | |||||||||||||
Группы | Класс | Категории | |||||||||||
I | II | III | IV | А | Б | В | I | II | III | IV | V | ||
ПЛ1 | 0,9-1,2 | <=0,3 | 0,3-0,5 | 0,5-0,9 | 0,9-1,5 | 0,08 | 0,12 | 0,3 | 0,01 | 0,02 | 0,03 | 0,04 | 0,05 |
Передельный чугун должен изготовляться в соответствии с требованиями настоящего стандарта и технической
документации, утвержденной в установленном порядке.

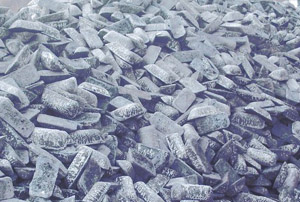

Передельный чугун изготовляется в чушках без пережимов, с одним или двумя пережимами.
Толщина чушки в месте пережима не должна превышать 50 мм.
Масса чушки должна быть не более 45 кг. Допускается для нужд народного хозяйства изготовлять чушки массой не более 55 кг.
Масса чушки чугуна марок ПЛ1 для нужд народного хозяйства и всех марок чугуна при применении стандарта в договорно-правовых
отношениях без пережима должна быть не более 18 кг, с одним пережимом — 30 кг, с двумя пережимами — 45 кг.
Количество боя в чугуне не должно превышать 2% массы партии. К бою относят куски массой не более 2 кг.
На поверхности чушек не должно быть остатков шлака и наружного несвязанного загрязнения.
Допускается налет извести, графита и других компонентов смеси для опрыскивания мульд, не влияющих на качество чугуна.
Предельный чугун ПЛ1 должен изготовляться с указанием массовой доли углерода.
По требованию потребителя передельный чугун ПЛ1 изготовляют с массовой долей углерода 4,0—4,5%.
Передельный чугун должен изготовляться с массовой долей меди не более 0,3%.
По требованию потребителя в передельном чугуне, выплавленном из медесодержащих руд, дополнительно определяется массовая
доля меди и указывается в документе о качестве.
По требованию потребителя передельный чугун ПЛ1 для производства отливок из чугуна с шаровидным графитом и ковкого чугуна
должен изготовляться с массовой долей хрома до 0,04%, передельный высококачественный чугун для производства поршневых колец
должен изготовляться с массовой долей марганца до 0,3% и хрома до 0,2%.
По требованию потребителя передельный и передельный высококачественный чугун изготовляют с массовой долей марганца
более 1,5%, передельный фосфористый чугун — более 2,0%.
По требованию потребителя передельный чугун изготовляют с массовой долей серы до 0,06%.
Для проверки качества поверхности из разных мест отбирают 10 чушек от партии до 20 тонн и 20 чушек от партии свыше 20 тонн.
Для определения химического состава чугуна в чушках отбирают из разных мест не менее трех чушек от партии до 20 тонн и шесть чушек от партии свыше 20 тонн.
НБУ на сьогодні | ||
USD | 41,196 | |
EUR | 45,221 | |
RUB | 0,427 | |
Обмен на вчора | ||
USD | 40,903 | 41,501 |
EUR | 45,069 | 45,821 |
RUB | 41,400 | 44,400 |
Межбанк на вчора | ||
USD | 41,200 | 41,215 |
EUR | 33,350 | 33,410 |
RUB | 0,366 | 0,367 |
Котировки LME на 2023-12-12 | |||
Алюминий | 2117 | -17 | |
Медь | 8341 | -107.5 | |
Свинец | 2057 | 31.5 | |
Никель | 16607 | -199 | |
Олово | 24359 | -208 | |
Цинк | 2407 | 7.5 |
