Графит и графитированные электроды
Цветные металлы
Никель - это пластичный, ковкий, переходный металл серебристо-белого цвета, при обычных температурах на воздухе покрывается тонкой плёнкой оксида.
В зависимости от химического состава устанавливают следующие марки никеля:
Н-0, Н-1 Ау, Н-1у, Н-1, Н-2, Н-3, Н-4.
Способы изготовления никеля:
Марка никеля | Способ изготовления | Код ОКП |
Н-0 | Электролиз | 17 3231 1100 |
Н-1Ау | Электролиз | 17 3231 1700 |
Н-1у | Электролиз | 17 3231 1200 |
Н-1 | Электролиз | 17 3231 1300 |
Н-2 | Электролиз | 17 3231 1400 |
Н-3 | Электролиз | 17 3231 1500 |
Н-2 | Переплав или прессование отходов никеля | 17 3232 1100 |
Н-3 | Переплав отходов никеля; огневое рафинирование; использование отходов, образующихся при обработке листов |
17 3232 1200 |
Н-4 | Огневое рафинирование; использование отходов, образующихся при обработке листов |
17 3232 1300 |
Никель должен быть изготовлен в соответствии с требованиями настоящего стандарта. Химический состав никеля должен соответствовать нормам, указанным в следующих таблицах:
Марка | Химический состав, % | |||||||||
Никель и кобальт в сумме, не менее | В том числе: кобальт, не более | Примеси, не более | ||||||||
Углерод | Магний | Алюминий | Кремний | Фосфор | Сера | Марганец | Железо | |||
Н-0 | 99,99 | 0,005 | 0,005 | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 | 0,002 |
Н-1Ау | 99,95 | 0,10 | 0,01 | 0,001 | 0,002 | 0,001 | 0,001 | - | 0,01 | |
Н-1у | 99,95 | 0,10 | 0,01 | 0,001 | - | 0,002 | 0,001 | 0,001 | - | 0,01 |
Н-1 | 99,93 | 0,10 | 0,01 | 0,001 | - | 0,002 | 0,001 | 0,001 | - | 0,02 |
Н-2 | 99,8 | 0,15 | 0,02 | - | - | 0,002 | - | 0,003 | - | 0,04 |
Н-3 | 98,6 | 0,7 | 0,10 | - | - | - | - | 0,03 | - | - |
Н-4 | 97,6 | 0,7 | 0,15 | - | - | - | - | 0,04 | - | - |
Марка | Химический состав, % | |||||||||||||||||
Никель и кобальт в сумме, не менее | В том числе: кобальт, не более | Примеси, не более | ||||||||||||||||
Медь | Цинк | Мышьяк | Кадмий | Олово | Сурьма | Свинец | Висмут | |||||||||||
Н-0 | 99,99 | 0,005 | 0,001 | 0,0005 | 0,0005 | 0,0003 | 0,0003 | 0,0003 | 0,0003 | 0,0001 | ||||||||
Н-1Ау | 99,95 | 0,10 | 0,01 | 0,0010 | 0,001 | 0,0005 | 0,0005 | 0,0005 | 0,0005 | 0,0001 | ||||||||
Н-1у | 99,95 | 0,10 | 0,015 | 0,0010 | 0,001 | 0,0005 | 0,0005 | 0,0005 | 0,0005 | 0,0003 | ||||||||
Н-1 | 99,93 | 0,10 | 0,02 | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 | 0,0006 | ||||||||
Н-2 | 99,8 | 0,15 | 0,04 | 0,005 | - | - | - | - | 0,01 | - | ||||||||
Н-3 | 98,6 | 0,7 | 0,6 | - | - | - | - | - | - | - | ||||||||
Н-4 | 97,6 | 0,7 | 1,0 | - | - | - | - | - | - | - |
По согласованию изготовителя с потребителем допускается в никеле марки Н-0, применяемом для изготовления кобальтосодержащих сплавов, массовая доля кобальта не более 0,02%; в никеле марок Н-0 и Н-1 у, применяемом для изготовления сталей и железосодержащих сплавов, массовая доля железа для марки Н-0 - не более 0,003 %; для марки Н-1у - не более 0,02 %; массовая доля цинка для марки Н-1у-не более 0,001 %, для марки Н-1- не более 0,002 %.
По согласованию изготовителя с потребителем в никеле марок Н-0 и Н-1Ау определяют фактическое содержание марганца, алюминия, кальция, тантала, теллура, таллия, селена, серебра, хрома, молибдена, вольфрама, бора, ванадия, циркония, титана, галлия, ниобия и стронция по методикам, аттестованным в установленном порядке.
По согласованию изготовителя с потребителем никель марки Н-0 может содержать: фосфора - не более 0,0005 %, кадмия - не более 0,0002 %, свинца - не более 0,0002 %.
По согласованию изготовителя с потребителем никель марки Н-3 может содержать: никеля и кобальта в сумме - не менее 98,7 %, в том числе кобальта - не более 0,50 %; углерода - не более 0,03 %; серы - не более 0,025 %; меди - не более 0,55 %. 5 Знак «-» в графах химического состава обозначает, что примесь не регламентирована.

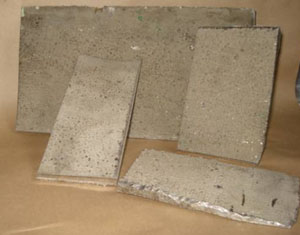

Никель изготовляют в виде: катодных листов; полос и пластин произвольного размера, нарезанных из листов; обрези, гранул и слитков в соответствии со следующей таблицей:
Марка | Форма изготовления | Код ОКП |
Н-0 | Катодные листы | 17 3231 1110 |
Полосы | 17 3231 1130 | |
Пластины | 17 3231 1150 | |
Н-1Ау | Катодные листы | 17 3231 1710 |
Полосы | 17 3231 1730 | |
Пластины | 17 3231 1750 | |
Н-1у | Катодные листы | 17 3231 1210 |
Полосы | 17 3231 1230 | |
Пластины | 17 3231 1250 | |
Н-1 | Катодные листы | 17 3231 1310 |
Полосы | 17 3231 1330 | |
Пластины | 17 3231 1350 | |
Н-2 | Катодные листы | 17 3231 1410 |
Полосы | 17 3231 1430 | |
Пластины | 17 3231 1450 | |
Слитки | 17 3232 1130 | |
Гранулы | 17 3232 1110 | |
Обрезь | 17 3231 1460 | |
Н-3 | Катодные листы | 17 3231 1510 |
Полосы | 17 3231 1530 | |
Пластины | 17 3231 1550 | |
Слитки | 17 3232 1230 | |
Гранулы | 17 3232 1210 | |
Обрезь | 17 3231 1560 | |
Н-4 | Слитки | 17 3232 1330 |
Гранулы | 17 3232 1310 | |
Обрезь | 17 3231 1660 | |
Полосы | 17 3231 1630 | |
Пластины | 17 3231 1650 | |
Катодные листы | 17 3231 1610 |
Масса слитка должна быть не более 25 кг.
Слитки не должны иметь шлаковых и инородных включений. У слитков должны быть удалены заусенцы.
Размер катодных листов и пластин, при необходимости, оговаривается в заказе.
Кромки катодных листов никеля марок Н-0, Н-1Ау, Н-1у и Н-1 должны быть обрезаны с четырех сторон.
Ушки катодных листов обрезают по кромке катодов.
По согласованию изготовителя с потребителем на катодных листах никеля марок Н-1Ау, Н-1 у и Н-1 допускается обрезать только ушки по линии верхней кромки катодов ил и полностью не обрезать кромки. На катодных листах никеля марки Н-2 обрезают дендритистые и губкообразные кромки.
Обрезь кромок катодных листов марок Н-0, Н-1Ау, Н-1у, Н-1 и Н-2 по согласованию изготовителя с потребителем поставляют без переплавки в качестве никеля марок Н-2, Н-3 или Н-4.
3.10 На поверхности листов, полос и пластин никеля марок Н-0, Н-1Ау, Н-1 у и Н-1 не допускается налет солей, входящих в состав электролита, и гидроксидов.
На поверхности листов, полос или пластин никеля марки Н-2 не допускается налет солей и гидроксидов более чем на 10 % суммарной площади поверхности листа, полосы или пластины.
Для никеля марок Н-0, Н-1Ау и Н-1 у допускаются наросты высотой не более 5 мм, для никеля Н-1 - не более 10 мм.
На поверхности листов, полос или пластин никеля марок Н-0, Н-1Ау, Н-1 у и Н-1 допускаются углубления любого диаметра в количестве не более 5 шт. на площади квадрата со стороной 25 мм.
При наличии углублений более 5 шт. на площади квадрата со стороной 25 мм суммарная площадь поверхности листа, полосы или пластины с углублениями не должна превышать 10 % площади листа, полосы или пластины для никеля марок Н-0, Н-1Ау и Н-1 у и 20 % площади листа, полосы или пластины для никеля марки Н-1.
Расслоение пластин никеля марок Н-0, Н-1Ау и Н-1 у не допускается.
Наличие на поверхности катодных листов, полос и пластин всех марок цветов побежалости, следов правки, масла, краски, транспортерной ленты браковочным признаком не является.
НБУ на завтра | ||
USD | 41,280 | |
EUR | 43,653 | |
RUB | 0,414 | |
Обмен на 15.11.2024 | ||
USD | 40,979 | 41,602 |
EUR | 43,381 | 44,150 |
RUB | 41,400 | 44,400 |
Межбанк на 15.11.2024 | ||
USD | 41,263 | 41,300 |
EUR | 33,350 | 33,410 |
RUB | 0,366 | 0,367 |
Котировки LME на 2023-12-12 | |||
Алюминий | 2117 | -17 | |
Медь | 8341 | -107.5 | |
Свинец | 2057 | 31.5 | |
Никель | 16607 | -199 | |
Олово | 24359 | -208 | |
Цинк | 2407 | 7.5 |
