РУС
ENG
ENG

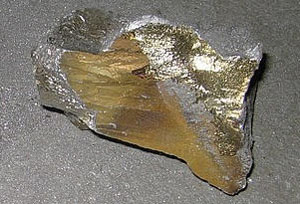

Ферротитан - легирующий сплав железа и титана, полученный путем восстановления или переплава.
Ферротитан ФТи-35 применяется при производстве стали для раскисления и дегазации ее, как легирующий элемент, для изготовления электросварочных электродов, при производстве нержавеющих и жаропрочных сталей; титан связывает углерод в карбид титана, что улучшает свариваемость и сопротивление коррозии. Обычно сталь, содержащая ферротитан, обладает повышенными механическими свойствами.
| Марки (ГОСТ) | Массовая доля, % | ||||||||||||
| Ti | Al | Si | C | P | S | Cu | V | Mo | Zr | Sn | Mn | Cr | |
| не более | |||||||||||||
| ФТи35С5 | 28-40 | 8 | 5,0 | 0,20 | 0,04 | 0,04 | 2,0 | 0,4 | 0,2 | 0,2 | 0,04 | - | - |
| ФТи35С7 | 28-40 | 9 | 7,0 | 0,20 | 0,07 | 0,05 | 2,0 | 0,8 | 0,5 | 0,2 | 0,05 | - | - |
| ФТи35С8 | 28-40 | 14 | 8,0 | 0,20 | 0,07 | 0,07 | 3,0 | 1,0 | 1,0 | 0,7 | 0,08 | - | - |
| Марки (ISO) | Массовая доля, % | |||||||
| Ti | Al | Si | Mn | C | P | S | V | |
| не более | ||||||||
| FeTi30Al6 | 20,0-35,0 | 6,0 | 4,00 | - | 0,15 | 0,10 | 0,06 | - |
| FeTi30Al10 | 20,0-35,0 | 10,0 | 8,00 | - | 0,20 | 0,10 | 0,07 | - |
| FeTi40Al6 | 35,0-50,0 | 6,0 | 4,50 | 1,50 | 0,10 | 0,10 | 0,05 | - |
| FeTi40Al8 | 35,0-50,0 | 8,0 | 5,00 | 1,50 | 0,10 | 0,05 | 0,05 | - |
| FeTi40Al10 | 35,0-50,0 | 10,0 | 8,00 | 1,50 | 0,20 | 0,10 | 0,07 | - |
Ферротитан поставляется в виде дробленых и просеянных частиц. Диапазоны размеров частиц должны соответствовать приведенным в следующей таблице (масса подрешетного продукта установлена для пункта поставки материала покупателю):
| Класс крупности | Размер кусков, мм | Массовая доля продукта в партии, %, не более | |
| надрешетного | подрешетного | ||
| 1 | 3,15 - 200 | 10 Ни один кусок не должен превышать 1,15 максимального предела установленного диапазона частиц в двух или трех направлениях. |
8 |
| 2 | 3,15 - 100 | 8 | |
| 3 | 3,15 - 50 | 8 | |
| 4 | 3,15 - 25 | 10 | |
| 5 | 3,15 - 10 | 15 | |
| 6 | до 6,3 | - | |
| 7 | до 3,15 | - | |
Ферротитан изготовляют в кусках массой не более 15 кг.
Количество мелочи, проходящей через сито с размерами ячеек 10x10 мм для ферротитана ФТи-35, не должно превышать 10%.
При изготовлении ферротитана для производства сварочных материалов количество мелочи не нормируется.
Куски ферротитана как в изломе, так и на поверхности не должны быть загрязнены песком, шлаком и другими инородными
материалами.
Допускаются следы противопригарных материалов и окисной пленки.
ГОСТ 4761-91 (416 Кб)Котировки LME на 2023-12-12 | |||
| Алюминий |  | 2117 | -17 |
| Медь | | 8341 | -107.5 |
| Свинец |  | 2057 | 31.5 |
| Никель | | 16607 | -199 |
| Олово | | 24359 | -208 |
| Цинк | | 2407 | 7.5 |
